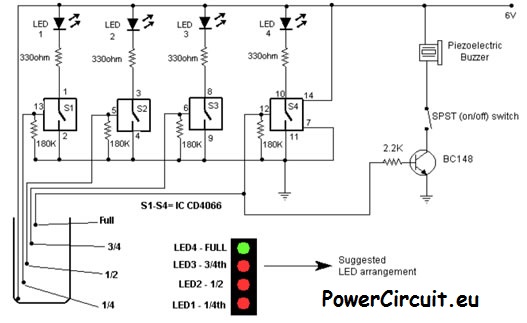

Αυτό το κύκλωμα χρησιμοποιείται για να μας δείξει την στάθμη του νερού σε ένα δοχείο με 4 διαφορετικές ενδείξεις και με ειδοποίηση υπερχειλισμένος του δοχείου από μια σειρήνα.
Συγκεκριμένα χρησιμοποιούνται 4 φωτεινές ενδείξεις αντιστοίχου χρώματος, γνωρίζοντας με ακρίβεια για το που κινείται η στάθμη.
Σε περίπτωση όμως που το δοχείο κοντεύει να ξεχειλίσει υπάρχει και ηχητική ένδειξη από μια σειρήνα η όποια μπορεί και να απενεργοποιηθεί από τον χειρίστη του.
Υπάρχει ένα διακόπτης on/off για την ενεργοποίηση και απενεργοποίηση του κυκλώματος ο όποιος συνοδεύεται από μια μικρή φωτεινή ένδειξη.

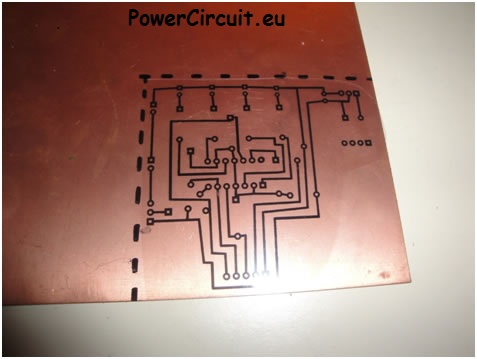

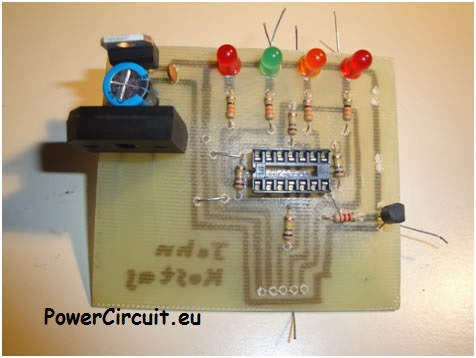

Υπάρχει ένας διακόπτης ενεργοποίησης και απενεργοποίησης της σειρήνας. H PCB έχει ενσωματωμένο τροφοδοτικό και έτσι μπορεί να χρησιμοποιηθεί μόνο με έναν Μ/Τ υποβιβασμού 230V / 6V.
Χαρακτηριστικά κυκλώματος :230-240Vac/50hz 50mA
Υλικά:
- R: 4x 330 Ω , 4x 180 kΩ , 2.2 kΩ
- ΤR: BC148
- D: 4x LED (ότι χρώματα θέλετε)
- IC: CD4066
- Piezoelectric Buzzer
- C: 470μF/25v
- Γέφυρα
