Ο ενισχυτής κοινής βάσης

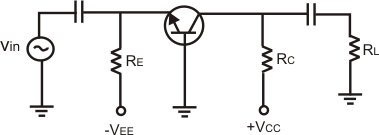

Στο σχήμα δίδεται ένας ενισχυτής κοινής βάσης CB. Επειδή η βάση είναι γειωμένη, λέγεται και ενισχυτής με γειωμένη τη βάση.
Η πηγή τάσης VEE πολώνει ορθά την επαφή εκπομπού και η πηγή Vcc πολώνει την επαφή συλλέκτη ανάστροφα. Η ac πηγή τάσης, η οποία είναι συνδεμένη μέσω ενός πυκνωτή σύζευξης στον εκπομπό, προκαλεί μικρές μεταβολές στα ρεύματα και τις τάσεις του τρανζίστορ.
Dc ισοδύναμο κύκλωμα
Παίρνουμε το παρακάτω dc ισοδύναμο κύκλωμα, νεκρώνοντας όλες τις ac πηγές τάσης και ανοίγοντας όλους τους πυκνωτές.
Στο dc ισοδύναμο κύκλωμα μπορούμε να υπολογίσουμε το dc ρεύμα εκπομπού χρησιμοποιώντας τη σχέση:
ΙΕ = (VEE – VBE) / RE
Η dc τάση συλλέκτη είναι
VC = VCC – ICRC

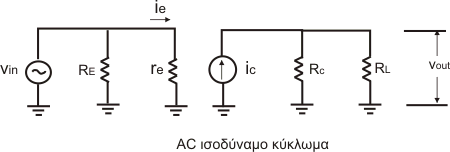

Ac ισοδύναμο κύκλωμα
Για να πάρουμε το ac ισοδύναμο κύκλωμα, νεκρώνουμε όλες τις dc πηγές τάσης, βραχυκυκλώνουμε όλους τους πυκνωτές σύζευξης κι αντικαθιστούμε τη δίοδο εκπομπού με την ac αντίσταση της.
Στο ac ισοδύναμο κύκλωμα η ac τάση εισόδου είναι:
vin = iere
H ac αντίσταση φορτίου είναι
rL = RC || RL
Έτσι, η ac τάση συλλέκτη δίνεται από τη σχέση
vout = icrL
Για το κέρδος τάσης προκύπτει:
Α = vout / vin = icrL / iere
Επειδή ic ~= ie η παραπάνω εξίσωση γράφεται σε απλοποιημένη μορφή: Α ~= rL / re
Σύνθετη αντίσταση εισόδου
Το κύριο μειονέκτημα της συνδεσμολογίας κοινής βάσης είναι η πολή μικρή αντίσταση εισόδου. Από το ac ισοδύναμο κύκλωμα προκύπτει ότι η σύνθετη αντίσταση εισόδου της βαθμίδας είναι:
zin = RE || re
Επειδή, σε κάθε πρακτικό κύκλωμα, η RE είναι πολύ μεγαλύτερη από την re, έχουμε
zin ~= re
Αυτό σημαίνει ότι η ac πηγή, που οδηγεί τον ενισχυτή CB βλέπει μια σύνθετη αντίσταση εισόδου ίση με re . Η αντίσταση αυτή είναι πάρα πολύ μικρή. Για παράδειγμα, αν ΙΕ = 1mA, τότε re = 25Ω.
Σύνθετη αντίσταση εξόδου
Η σύνθετη αντίσταση εξόδου του ενισχυτή CB είναι η αντίσταση Thevenin, που φαίνεται από το φορτίο. Στη συνδεσμολογία κοινής βάσης, οι χαρακτηριστικές συλλέκτη είναι σχεδόν οριζόντιες. Αυτό σημαίνει ότι η πηγή ρεύματος του συλλέκτη έχει πολύ μεγάλη εσωτερική αντίσταση. Γι’ αυτό το λόγο, όπως φαίνεται και στο ac ισοδύναμο κύκλωμα, η σύνθετη αντίσταση εξόδου είναι περίπου ίση με την αντίσταση συλλέκτη:
zout ~= RC
